Dünnwandige Clay Rotunda

SE Musiclab, Wabern (BE)

Jörg Habenberger

Massive und schwere Lehmbauten - das war einmal! Die aussergewöhnliche Konstruktion eines Berner Tonstudios besticht durch Leichtigkeit und Eleganz.

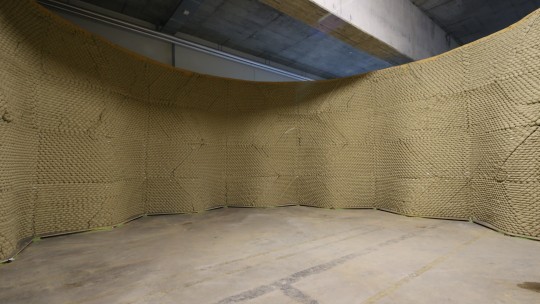

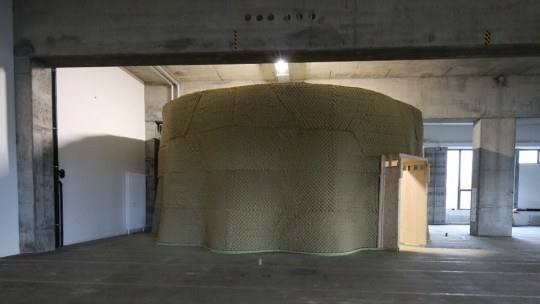

Für die SE MusicLab wurde in der ehemaligen Gurtenbrauerei die äussere, schalldichte Hülle für ein Musikauditorium realisiert. Dafür wurden Lehmzylinder mit einem Roboter von Gramazio Kohler Research von der ETH Zürich platziert. Um möglichst wenige Zylinder versetzen zu müssen, wurde eine einschalige Wand errichtet, die ihre Stabilität nicht durch die Masse, sondern durch die Krümmung im Grundriss und über die Höhe erhält. So beträgt die Wandstärke bei einer Höhe von 4,9 m nur 14 cm. Durch den Robotereinsatz war es möglich, diese anspruchsvolle Geometrie relativ einfach zu realisieren.

Eine besondere Schwierigkeit stellte das Schwinden des feuchten Materials von ca. 5 Prozent dar. Das musste durch fortlaufendes Anpassen der Geometrie während des Prozesses ausgeglichen werden.

Die Konstruktion wird mit einem Holzdach abgeschlossen, das auf den Aussenwänden aufliegt. Die Innenseite der Lehmwand wurde mit einem Putz und einem eingelegten Kunststoffnetz versehen, um die Stabilität und die Dichtigkeit zu erhöhen. Im Inneren befindet sich ein weiterer Raum, der das eigentliche Tonstudio aufnimmt.

Bauherrschaft

SE MusicLab AG, Wabern

Architektur

Ant design studio, Wabern

Planungspartner

Steuerung Roboter Gramazio Kohler Research (ETH Zürich)

Unternehmer

Lehmbau: LEHMAG AG, Felix Hilgert, Brunnen

Publikationen

lehmag.ch/projekt/clay-rotunda-se-musiclab-bern-2020-2021/

Bausumme

CHF 0.2 Mio.

Realisierung

2020-2021

Unsere Leistungen

Planung und Dimensionierung Lehmwände

Datum

25.09.2021

Bildrechte

SEFORBsarl

Das Material

Lehm

Die Nutzung

Gewerbebau

Die Kompetenz

Massivbau

Die Person

J. Habenberger
