Stampflehm Treppenhauskern
Hauptsitz ERNE AG Holzbau, Stein (AG)
Jörg Habenberger

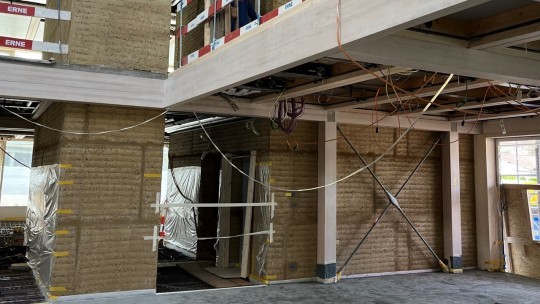

Für die Erweiterung des Firmensitzes der ERNE AG Holzbau in Stein (AG) bearbeitete SEFORB das Tragwerk der beiden Treppenhäuser aus Stampflehmelementen. Die dreigeschossige Konstruktion ist selbsttragend und nimmt Treppen, Lifte und Haustechnik auf. Der umgebende Holzbau ist entkoppelt: eine Fuge erlaubt zwängungsfreie vertikale und horizontale Verformungen.
Die ERNE AG Holzbau hat am Firmensitz in Stein am Rhein ein neues Verwaltungsgebäude realisiert. Das Tragwerk ist ein Holzbau mit HBV-Decken. Für die Treppenhauskerne wurde kurz vor Ausführungsbeginn jedoch entschieden, anstatt einer Stahlbetonkonstruktion Stampflehmelemente zu verwenden. Das Ingenieurbüro SEFORB wurde als Spezialist für tragende Lehmkonstruktionen hinzugezogen.
Die Aussteifung des Gebäudes musste neu gelöst werden, da die Stahlbetonkerne nicht mehr zur Verfügung standen. Die Treppenhauskerne aus Lehm tragen sich selbst und können die eigenen Erdbebenkräfte aufnehmen. Die Stabilisierung des restlichen Gebäudes wird von Auskreuzungen aus Stahlstangen übernommen. Für Horizontallasten mussten deshalb die Treppenhauskerne entkoppelt werden und detaillierte Verformungsberechnungen für Wind- und Erdbebenlasten waren erforderlich.
ERNE AG Holzbau hat die Stampflehmelemente aus dem Aushubmaterial des Gebäudes selbst hergestellt. Dafür wurden umfangreiche Versuchsserien unter Einsatz von Industrierobotern gestampft. SEFORB hat die Versuche tragwerksplanerisch begleitet.
Das Versetzen der Elemente und die Nachbearbeitung der Lehmwände erfolgte auch die die ERNE AG. Für die Baukontrollen war SEFORB verantwortlich.
Es ist so ein beispielhaftes Gebäude für nachhaltiges Bauen entstanden.
- Bauherrschaft
- ERNE AG Holzbau, Laufenburg
- Architektur
- Burkard Meyer Architekten, Baden
- Unternehmer
ERNE AG Holzbau, Laufenburg
- Realisierung
- 2022-2023
- Unsere Leistungen
Tragwerksplanung Lehmbau
- Datum
- 20.11.2021
- Bildrechte
- SEFORBsarl
- Das Material
- Lehm
- Die Nutzung
- Wohnbau
- Die Kompetenz
- Massivbau
- Die Person
- J. Habenberger
