Fertigteilbauweise für die Unterwerke der Zukunft
Fertigteilbauweise für die Unterwerke der Zukunft

Fertigteilbauweise für die Unterwerke der Zukunft

Neubau der SBB Energieverteilanlage, Delémont (JU)

Michele Demarchi, Alexandre Fauchère

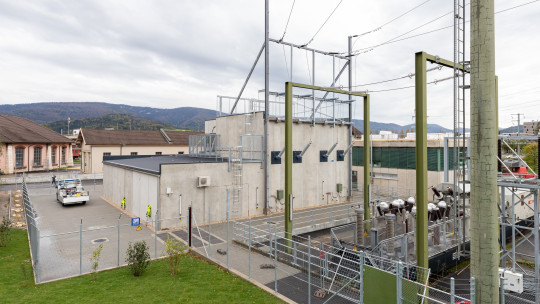

Beim Ersatzneubau der Schaltanlage in Delémont haben wir alle Vorteile genutzt, welche die modernen Fertigteilbauweise bietet. Das Unterwerkgebäude wurde aus gebäudehohen Stahlbetonsandwichwänden zusammengesetzt. Diese sind gedämmt und werden mit beständigen Innen- und Aussenoberflächen auf die Baustelle geliefert. Dort mausern sie sich mittels Ortbetonfüllung zu einer monolithischen Konstruktion.

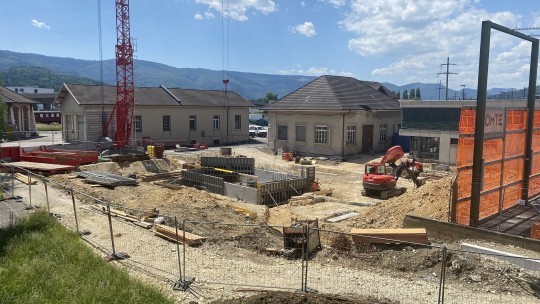

Aufgrund des wachsenden Energie- und Leistungsbedarfs des Bahnnetzes in der Region Nordwestschweiz musste das in die Jahre gekommene SBB-Unterwerk in Delémont durch ein neues ersetzt werden. Ein fahrbares Unterwerk sicherte den unterbruchsfreien Betrieb, während hinter dem Schutzgerüst der Neubau erstellt wurde.

Den vorhandenen Spielraum aus der Plangenehmigung nutzend, hat SEFORB das als kombinierten Leicht- und Massivbau konzipierte Unterwerksgebäude aus gedämmten Sandwichkonstruktionen umgesetzt: einerseits aus vor Ort ausgegossenen, vorgedämmten Stahlbetonschalen für die Wände, andererseits aus gedämmten Metallprofilen für die Dächer.

Für die wenigen Öffnungen der unbemannten Anlage wurden bereits im Werk Aussparungen abgeschalt. Die gedämmten Stahltüren passte man vor Ort in die Dämmebene der Sandwichprofile ein. Für die Hochspannungsanlage wurden sämtliche Stahlbeton- und Metallkonstruktionen fachgerecht geerdet. Gleichzeitig wirkt das massive Gebäude als effektive Abschirmung gegen elektromagnetische Strahlung.

Bauherrschaft
SBB Infrastruktur, Energie, Bern
Auftraggeber
ERNE plus, Frick
Subplaner
G+T Ingenieure GmbH, Winterthur
Bausumme
CHF 10 Mio.
Realisierung
2021-2022
Unsere Leistungen

Generalplanerleistungen Hoch- und Tiefbau

Das Material
Stahlbeton
Das Bauwerk
Anlagenbau, Fassaden
Die Rolle
Projektingenieure
Die Person
A. Fauchère, M. Demarchi
